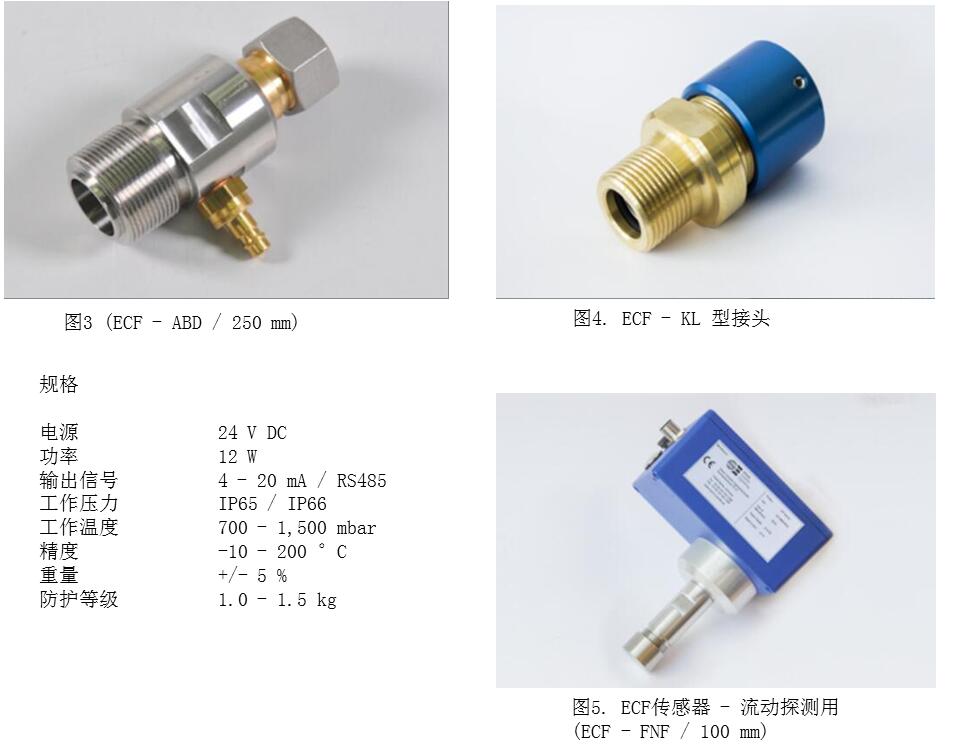

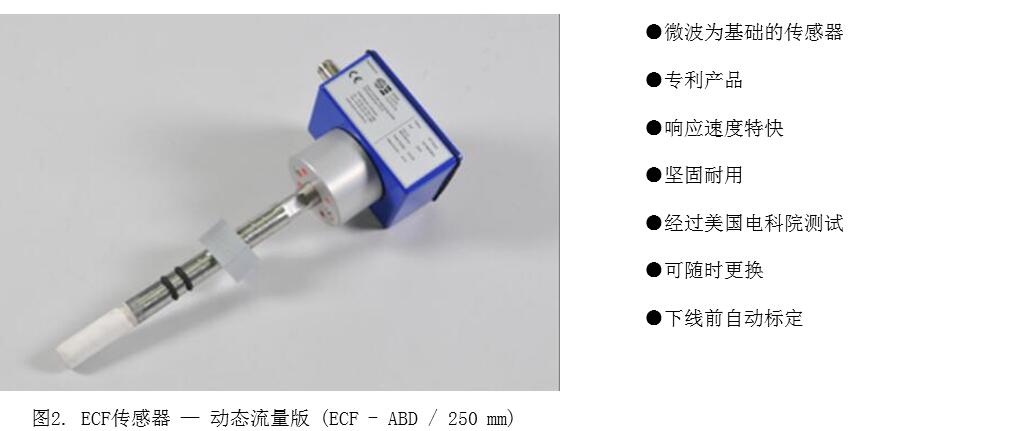

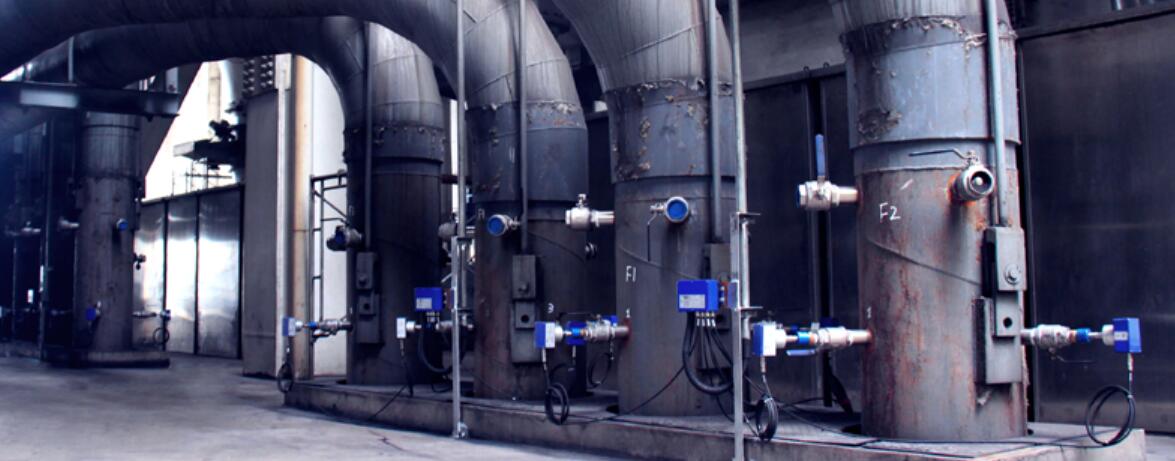

傳感器

     “煤粉流量測量系統”的傳感器具有不同類型的設計，每種類型都與特定的運行條件相匹配（高/低壓力、高/低溫度）。模塊化的設計能輕易滿足您的每個應用場合。



接線盒

     “煤粉流量測量系統”的接線盒位置靠近煤粉管上的流量傳感器。接線盒收集到煤粉管上流量傳感器的信號后傳給測量系統的控制單元。

●數據采集
●傳感器與控制單元的連接
●簡單而快速的安裝
●模擬信號輸出或地址總線通訊

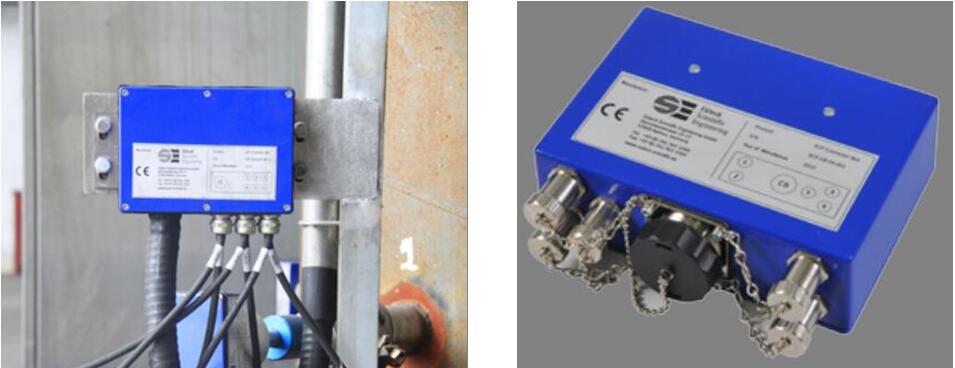

                                                             圖6. 應用在一個煤粉管上的接線盒                             圖7. 接線盒

規格

型號                  ECF - CB
尺寸                  149 x 220 x 66 mm
重量                  IP65
防護等               1 kg

控制單元

有/無煤粉流動的檢測（FNF）

     用 型傳感器監測煤粉管內煤粉的流動，傳感器控制單元提供電源和狀態信號。

收益

●堅固的設計和有效的功能
●容易使用
●軟件支持的組態

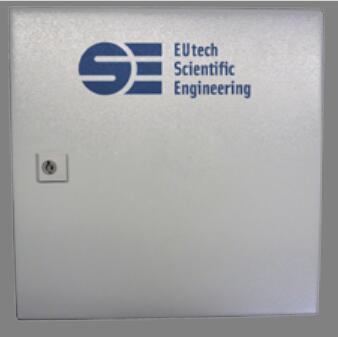

圖8. 型控制單元

規格

型號                             ECF - CU - FNF
電源                             110 - 240 V AC
輸出信號                       2 x n.o., 2 x n.c.
防護等級                       IP66 / NEMA 4
尺寸                             150 x 150 x 200 mm

控制單元

      “煤粉流量測量系統”控制單元監測并讀取所有與其相連的流量傳感器的數據。數據經過存儲、運算以后，用OPC服務器或AO接口（模擬輸出接口）經過以太網輸送給DCS系統。模塊化的設計使整個測量系統非常容易與特定電廠的設備布置進行匹配。為了更方便使用“煤粉流量測量系統”的控制單元，也可以選擇移動式設備。

●控制單元全部在一個機柜內
●最多8個控制單元編成一組
●通過以太網/模擬信號與D C S連接
●控制柜內可配置空調
規格

型號                           ECF - S - CU - M/S
電源                           100 - 240 V AC
功率                           2,200 - 3,400 W
尺寸                           2,200 x 800 x 600 mm
防護等級                    IP55

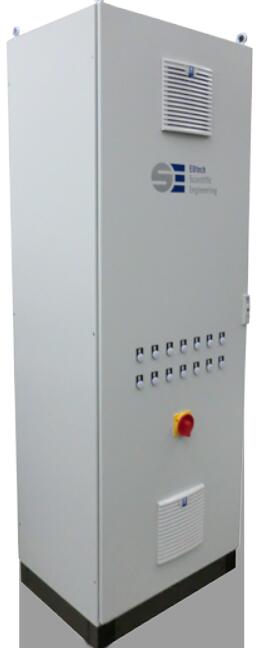

圖9. 控制單元

控制PC

      為了在固定系統上運行“煤粉流量測量系統”的軟件，優泰克公司提供一臺計算機工作站。

●Lenovo Think 聯想計算機工作站或相似的型號
●Intel Xeon E3-1225 3,1GHz或相似型號
●4 GB RAM內存
●Windows操作系統
●120/230 V (50/60 Hz)電源

圖10. 控制單元（移動式）

軟件

      “煤粉流量測量系統”的軟件允許全面使用測量系統的所有信息。它報告測量系統的健康狀態，開放在線和歷史數據，并允許進行磨煤機的在線及機組的運行參數調整。測量系統軟件能在PC機或筆記本電腦使用Windows 操作系統運行。

●煤粉質量流量和流速的表示
●傳感器、磨煤機和輸出組態
●生成報告
●系統狀態的顯示易于理解
●Windows操作系統

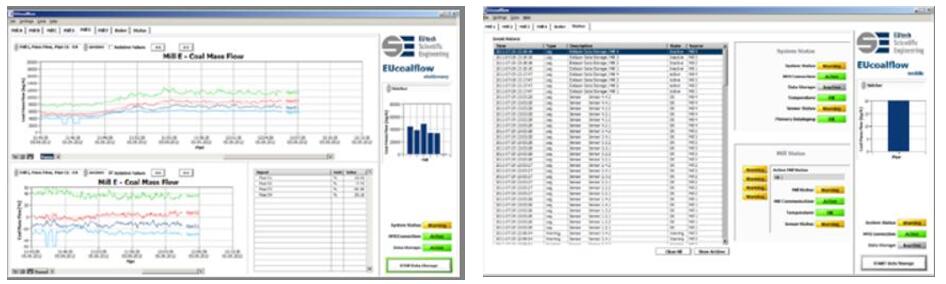

圖11. 圖形化人機接口

數據輸出接口

      “煤粉流量測量系統”能根據情況提供4-20mA模擬輸出信號接口，用于與DCS系統的通訊。它的AO接口可以安裝到控制柜內，或者以19英寸抽屜式數據輸出接口的形式提供。也可以選擇OPC服務器作為與DCS的通訊方式。

●與DCS無縫結合
●立即有測量數據輸出
●易于匹配控制策略

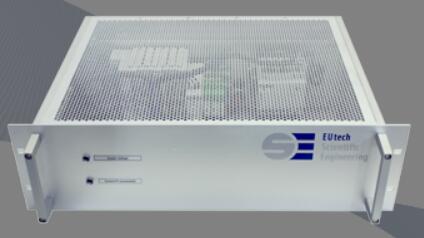

圖12. 19英寸抽屜式數據輸出接口

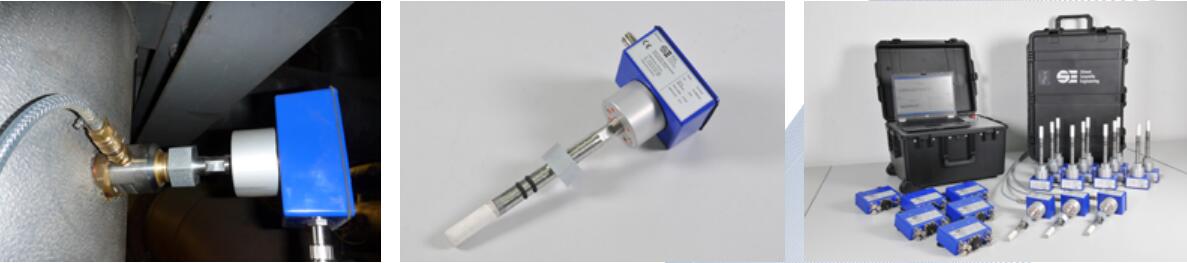

便攜式測量系統

     “煤粉流量測量系統”也有便攜式系統，以便于不同。場合應用。體積小巧的便攜系統能在空間狹小的地方使用，并且能在上下樓梯時攜帶以到達那些最難接近的測點位置。

●便攜式箱體
●與其它控制單元通訊或相互間傳輸數據
●以太網及USB連接
●在多臺機組或多臺磨煤機之間循環使用

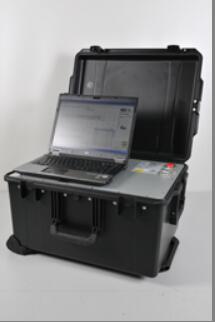

圖13. 便攜式控制箱包括煤粉流量測量系統的控制用電腦

便攜式控制單元

       為便攜式“煤粉流量測量系統”配套設計的控制單元安裝在一個便攜式包裝箱內。包裝箱的外表面是由高度防撞的樹脂材料制成，堅固的運輸包裝箱式的設計耐撞擊、浸泡、潮濕、腐蝕、堆放及掉落等。

規格

型號                                               ECF - M - CU - M/S
電源                                               100 - 240 V AC
功率                                               288 - 800 W
尺寸                                               500 x 625 x 336 mm
防護等級                                         IP 65
環境溫度                                         0 - 55 °C
環境空氣濕度                                   5 - 80 %
重量                                               30 kg

便攜電腦

       便攜式“煤粉流量測量系統”一般都暴露在特別惡劣的高溫、高濃度粉塵環境中。為應對這種環境，選用的是堅固防塵筆記本電腦。

●型號:ECF-Control PC-M

●Panasonic Toughbook或類似型號

●Core Duo T2500 2 GHz processor或類似型號

●1,024 MB RAM installed

●Windows操作系統

●120/230 V (50/60 Hz)電源

圖14. 控制用筆記本電腦
